THOR200-RH-i7A20

2U 19"/2 Military GPU server

Petr Chalupa

Petr Chalupa

Odolné PC, Military, TEMPEST, Doprava +420 251 614 073

Popis

  • Data Acquisition AI System Incorporating Sensor-data Fusion
  • Intel® Raptor Lake-H i7-13800HRE (14 Cores)
  • NVidia RTX A2000 (2560 CUDA)
  • 4x 3G-SDI support 1080P 60fps H.264 H/W Encode
  • 1x PAL support 1080P 30/25fps
  • Operating Temp : -40~+60 Degree
  • MIL-STD-810 Vibration Method 514.6: ◎Acceleration : 5.0 Grms
  • MIL-STD-810 Vibration Method 514.6: ◎PSD : 0.01257 g2/Hz
  • MIL-STD-810 Shock Method 516.6 : ◎Wave Form: Half Shine Wave
  • MIL-STD-810 Shock Method 516.6 : ◎Acceleration: 40G

THOR200-RH-i7A20 je poháněn procesorem Intel 13. generace Raptor Lake-H. Procesor Raptor Lake podporuje vynikající výkon CPU a grafiky s až 14 jádry a 20 vlákny. THOR200-RH-i7A20 vyniká robustním designem a vysokou funkčností. Systém je vybaven konektorem MIL-STD D38999 a plnou ochranou IP65, díky čemuž odolá jakémukoli drsnému prostředí. THOR200-RH-i7A20 podporuje rozšířený teplotní rozsah od -40 °C do 60 °C a široký rozsah vstupního napětí 18 V až 36 V DC chrání systém před poškozením způsobeným náhlým nárůstem napětí, čímž dále zvyšuje spolehlivost jeho kritických komponent a samotného systému.

3G-SDI (sériové digitální rozhraní)
Udržování kvality obrazu při příjmu analogového a digitálního videa na velké vzdálenosti se ukázalo jako náročné. Vysoké rozlišení a získávání obrazu v reálném čase v širokých oblastech je však zásadní pro automatickou detekci narušení, sledování a klasifikaci neomezeného počtu hrozeb.

S příchodem nových technologií, které umožňují přenos videa při nižších datových rychlostech při zachování kvality obrazu, může 3G-SDI s datovým tokem 2,97 Gb/s přenášet signály 1080p na vzdálenost až 100 metrů. To z něj činí novou hvězdu v oblasti špičkových sledovacích a bezpilotních systémů, umožňující jednoduché návrhy nebo upgrady s kamerami Full HD.

Díky přenosu nekomprimovaného video streamu přes jediný koaxiální kabel s minimální latencí je 3G-SDI obzvláště ceněno pro svou schopnost přenášet video i audio signály přes jediný kabel v nekomprimovaném formátu surových dat, což zajišťuje vysokou stabilitu a zachování původní kvality dat.

Většina připojení 3G-SDI využívá konektory BNC, které jsou známé svým bezpečným uzamykacím mechanismem, který zabraňuje uvolnění a problémům s připojením. To dále zvyšuje spolehlivost a stabilitu připojení, což je vhodné pro profesionální aplikace.

Stručně řečeno, robustnost, snadné nasazení, možnosti monitorování v reálném čase ve vysokém rozlišení a podpora přenosu na dlouhé vzdálenosti činí z 3G-SDI nepostradatelný nástroj pro vojenské nasazení.

Karta pro snímání obrazu
Žádný systém strojového vidění není kompletní bez kamer a senzorů. Karty pro snímání obrazu se používají k zefektivnění integrace kamer do výpočetních systémů. Tato klíčová součást umožňuje vysokorychlostní pořizování obrazů s vysokým rozlišením se speciálními synchronizačními funkcemi v reálném čase. Karty pro snímání obrazu fungují jako most mezi videokamerami a výpočetními systémy tím, že zachycují jednotlivé obrazy pro analýzu, a poskytují data v reálném čase, která lze zpracovat pomocí různých algoritmů strojového vidění v závislosti na aplikaci.

THOR200-RH-i7A20 s extrémně kompaktními rozměry umožňuje uživatelům zachytit 3 kanály SD, HD nebo 3G-SDI videozáznamu a 1x PAL video výstup v reálném čase. Jedná se o flexibilní řešení, které umožňuje zachytit data z široké škály zdrojů, jako jsou multifunkční kamery a senzory. THOR200-RH-i7A20, navržený podle standardů 3G-SDI a PAL, nabízí přenos nekomprimovaného digitálního videosignálu H.264, včetně vestavěného zvuku, a podporuje vstupní rozlišení až 1920 x 1080 při 60/50 fps. Standard SDI poskytuje nominální rozhraní 2,970 Gbit/s, které je zvláště vhodné pro aplikace, jako jsou vozidla, vysílání a sledování.

Translated with DeepL.com (free version)

Specifikace

Processor Intel® Core™ i7-13800HRE, 2.5/5.0 GHz, 24MB, 45W, 14C/20T
Memory type Up to 64GB DDR5 SO-DIMM
Graphic Embedded NVIDIA® RTX™ A2000
- Ampere Architecture
- 2560 CUDA® cores, 20 RT Cores, and 80 Tensor Cores
- 8GB GDDR6 memory, 128-bit
TPM Chipset: Infineon, Type:TPM 2.0
BIOS AMI UEFI BIOS
Display 1x VGA
USB 1x USB3.0
Ethernet 2x 10GbE Ethernet Ports
COM Port 2x RS232/422/485 (function select by jumper)
Power Type 18V ~ 36V DC IN
MIL-STD 461 EMI DC Module
Storage 1x 2.5” SATA SSD (1x Swappable SSD Tray)
3G-SDI 1x single 3G-SDI support 1080p 60fps, H.264 H/W Encode
CANbus 2x isolated CAN bus
Operating Temperature -40 to +60°C
Dimension 220 mm(W) x 350 mm(L) x 88 mm(H)

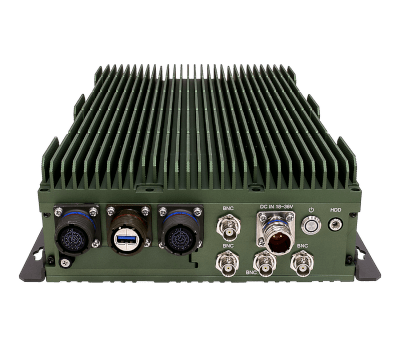

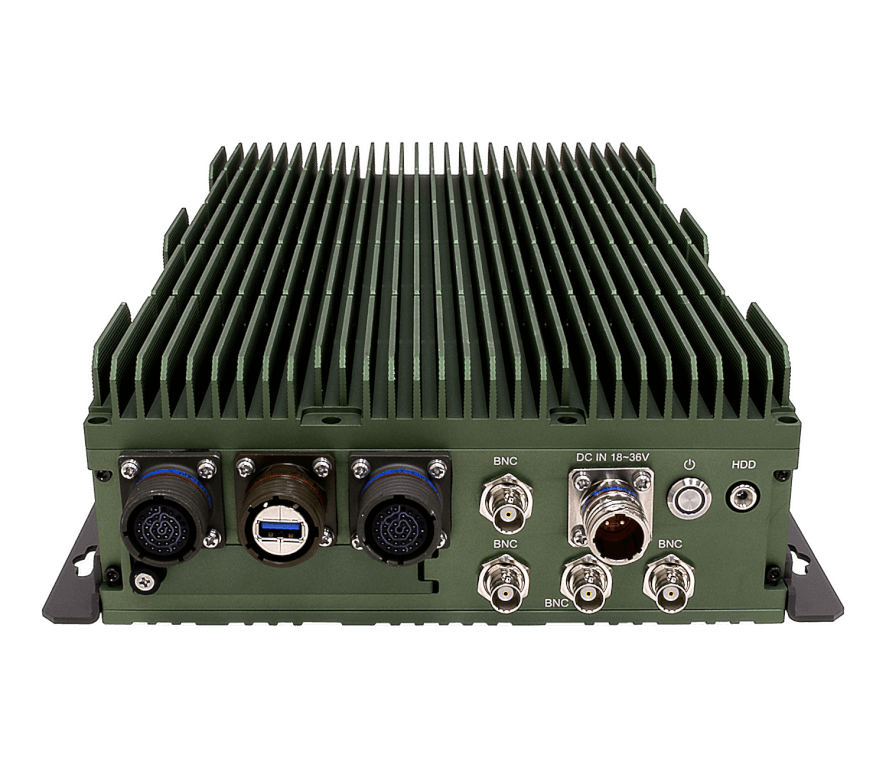

Front I/O X1: 1x GbE LAN + 1x VGA with D38999 connector
X2: 1x USB 3.0 with D38999 connector
X3: 4x RS232 with D38999 connector
X4: 1x PAL with BNC connector
X5: 1x DC-in with D38999 connector
X6~X8: 3G-SDI with BNC connector
Standard MIL-STD-810
MIL-STD-461/ MIL-STD-1275 12V~36V DC-Input
